Testing and Simulation!
Questa pagina presenta una simulazione visiva dei pattern di scansione raster e Lissajous generati dal nostro sistema di proiezione AR basato su MEMS. I risultati di diverse configurazioni di frequenza e dimensioni del canvas sono visualizzati attraverso immagini statiche.
Simulazione di Scansione Raster
La scansione raster è un metodo di scansione che traccia l’immagine linea per linea, da sinistra a destra e dall’alto verso il basso. Sebbene il nostro sistema sia basato su MEMS e possa implementare pattern più complessi, visualizzare il concetto di base è utile per il confronto.
Simulazione di Figure di Lissajous
Le figure di Lissajous sono curve parametriche generate dalla combinazione di due oscillazioni sinusoidali perpendicolari. La forma della figura dipende dal rapporto tra le frequenze delle due oscillazioni e dalla loro differenza di fase. Questa simulazione esplora l’effetto di diverse frequenze su canvas di varie dimensioni.
Risultati per Diverse Dimensioni del Canvas e Frequenze
Di seguito sono riportati i risultati della simulazione per diverse dimensioni del canvas (da 100px a 1000px) e due coppie di frequenze (fx=1410.0 Hz, fy=1310.0 Hz e fx=12.0 Hz, fy=1000.0 Hz).
Risultati per Diverse Dimensioni del Canvas e Frequenze
Di seguito sono riportati i risultati della simulazione per diverse dimensioni del canvas (da 100px a 1000px) e due coppie di frequenze (fx=1410.0 Hz, fy=1310.0 Hz e fx=12.0 Hz, fy=1000.0 Hz).
Questo usando un singolo “micro” specchio tipico MEMS
Canvas 100x100 Pixel:

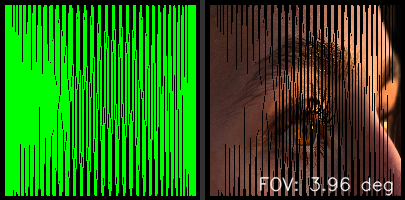

Canvas 200x200 Pixel:

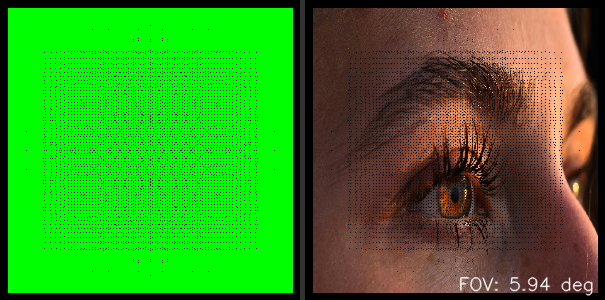

Canvas 300x300 Pixel:

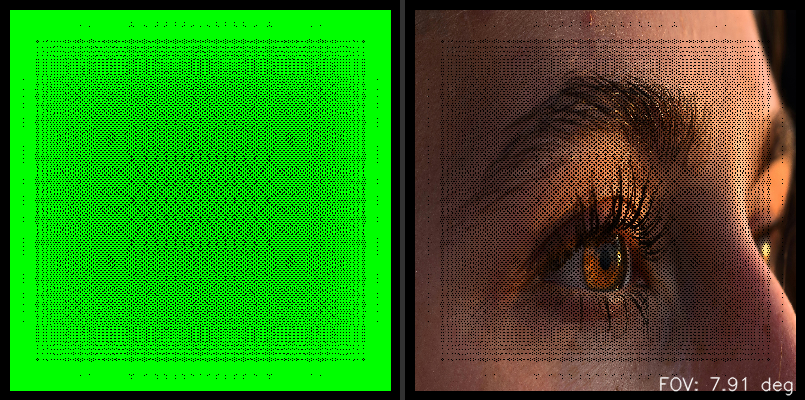

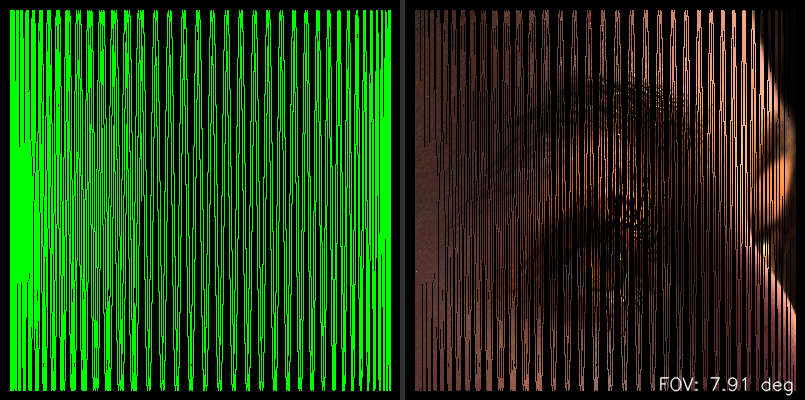

Canvas 400x400 Pixel:

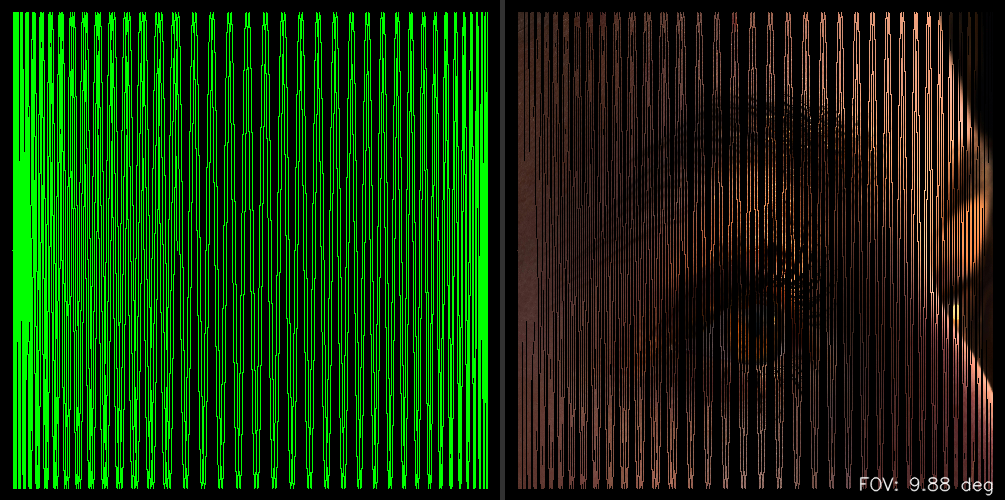

Canvas 500x500 Pixel:

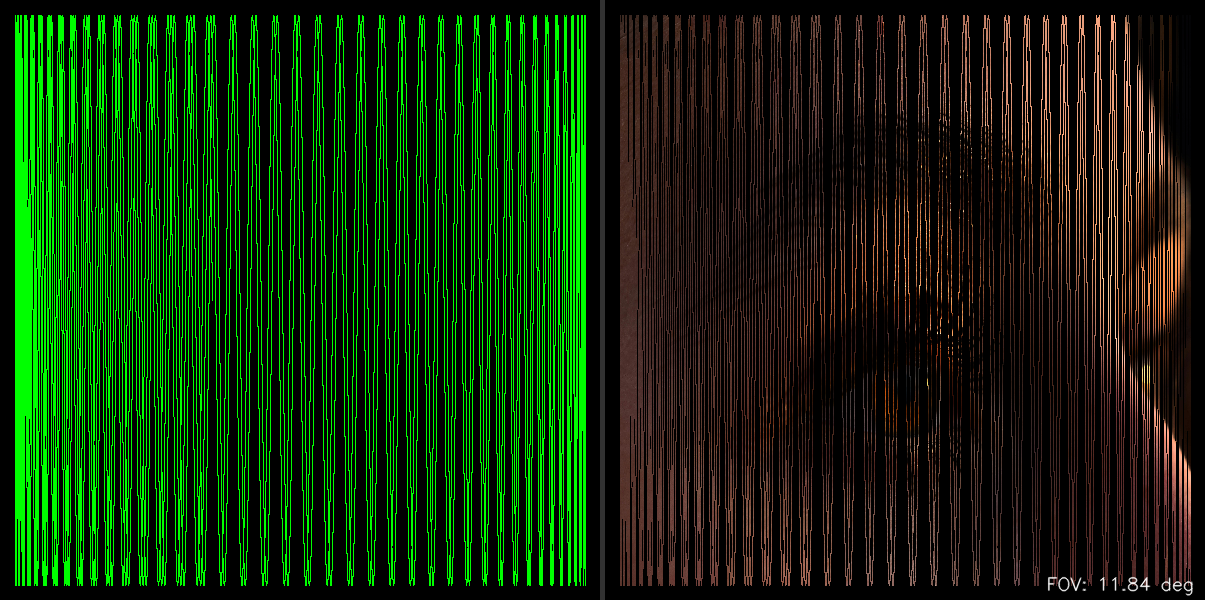

Canvas 600x600 Pixel:

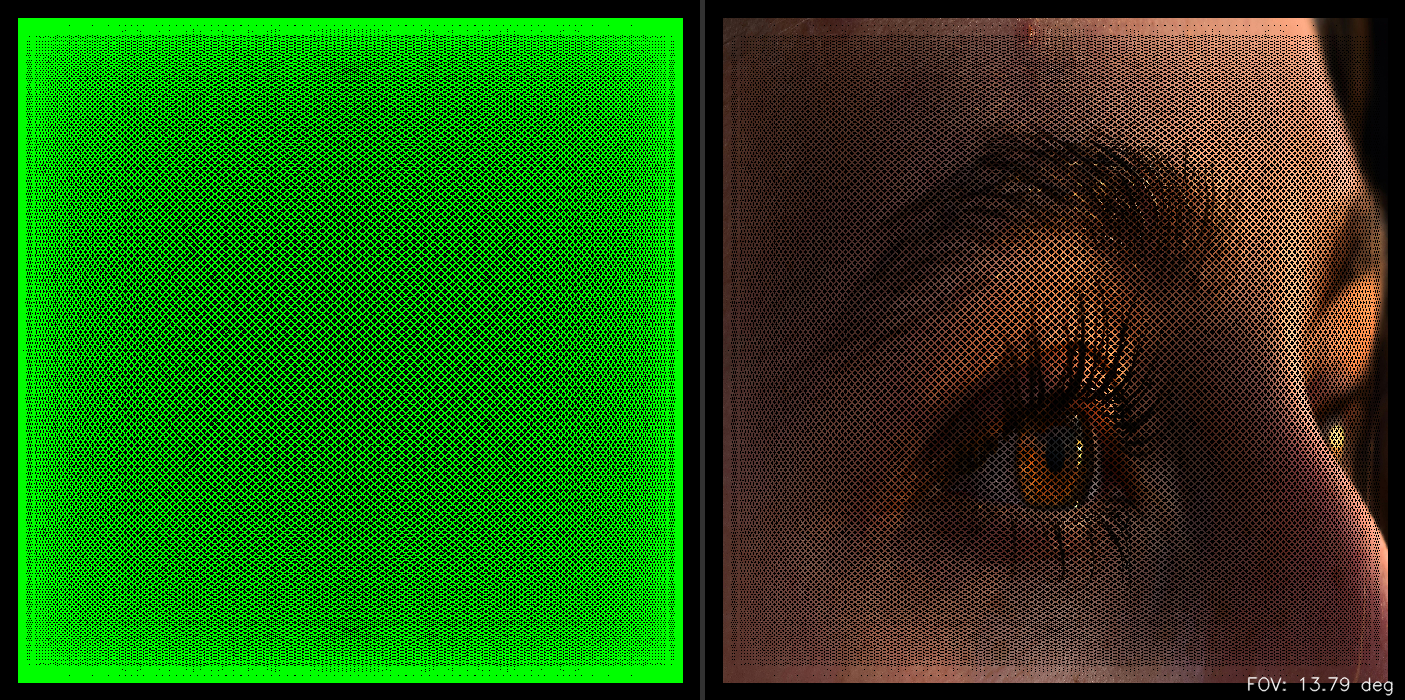

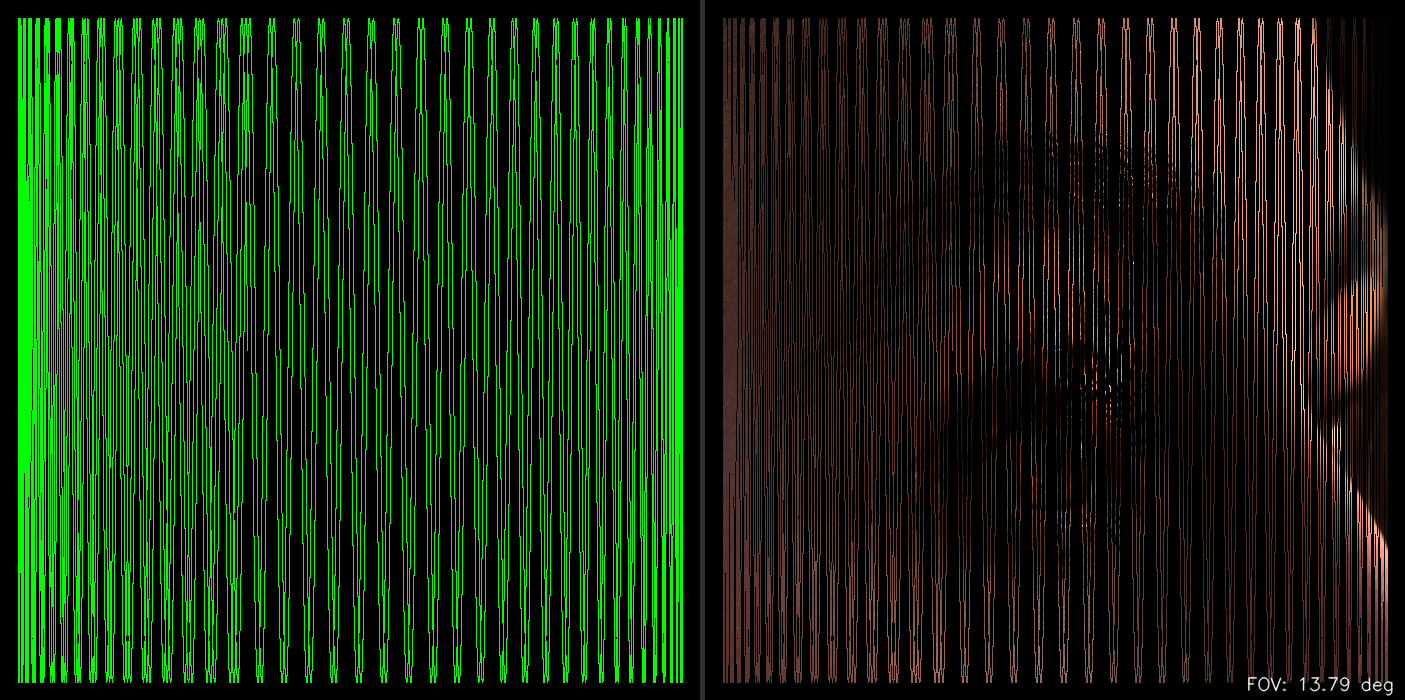

Canvas 700x700 Pixel:

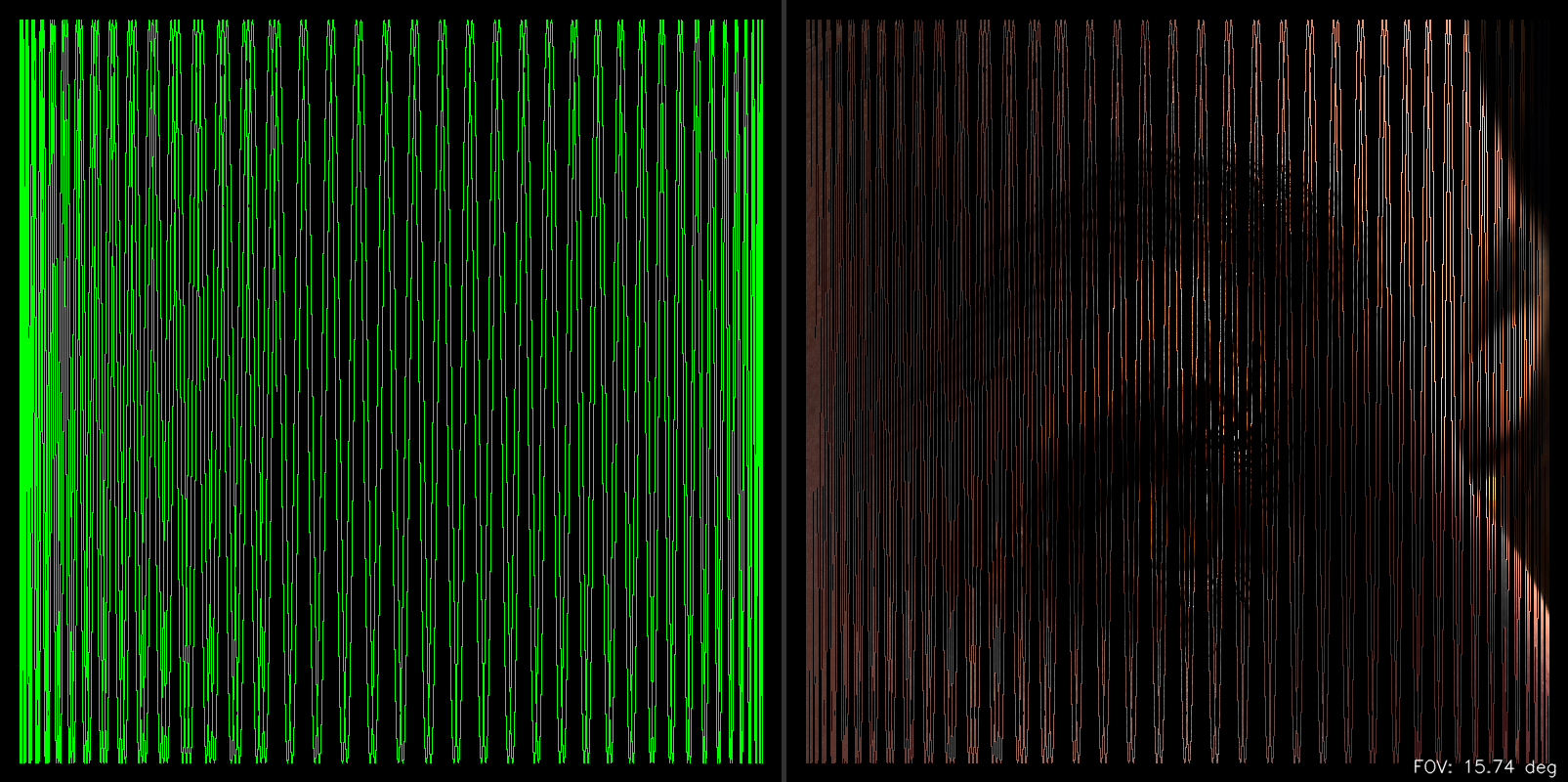

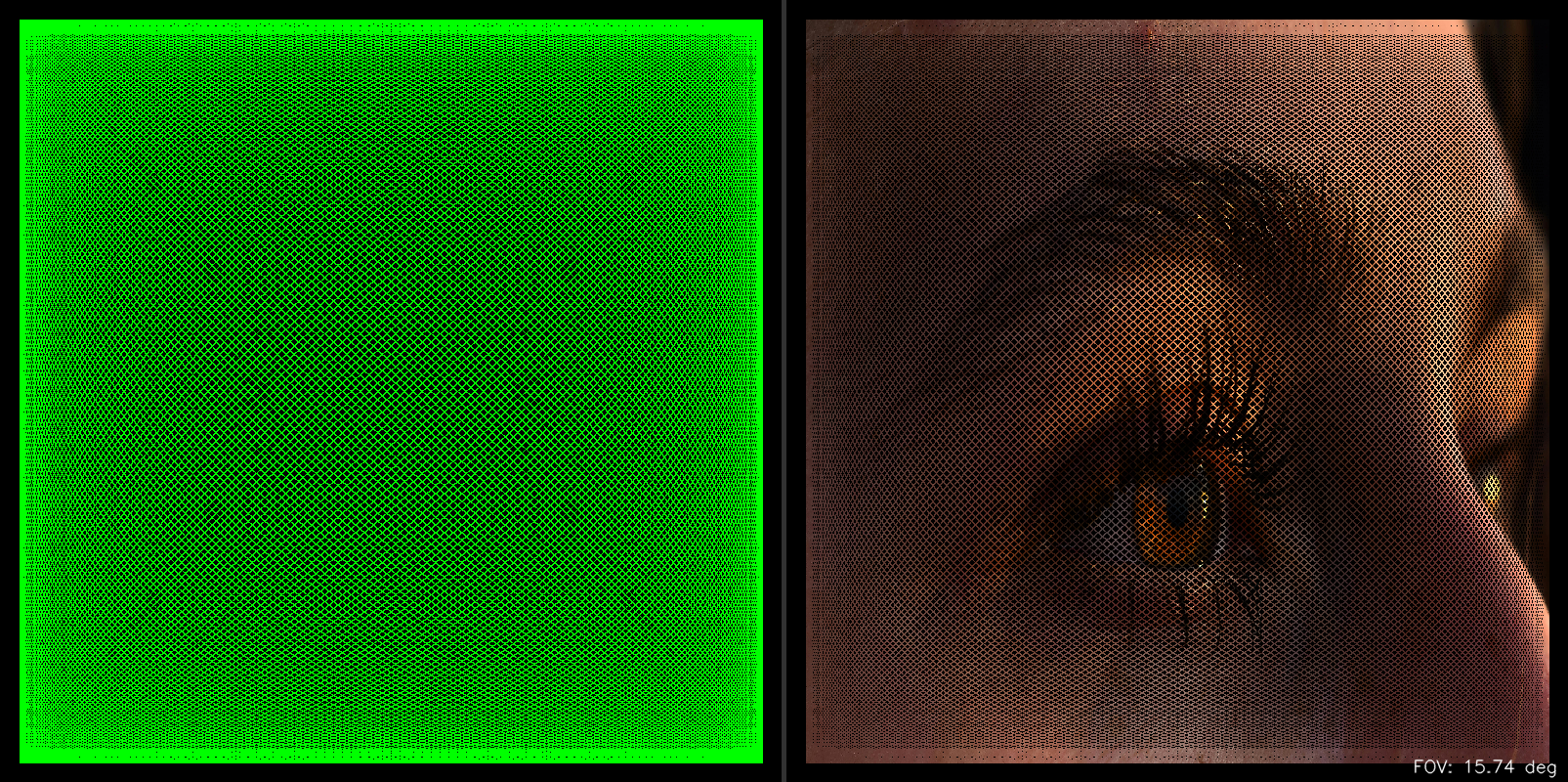

Canvas 800x800 Pixel:

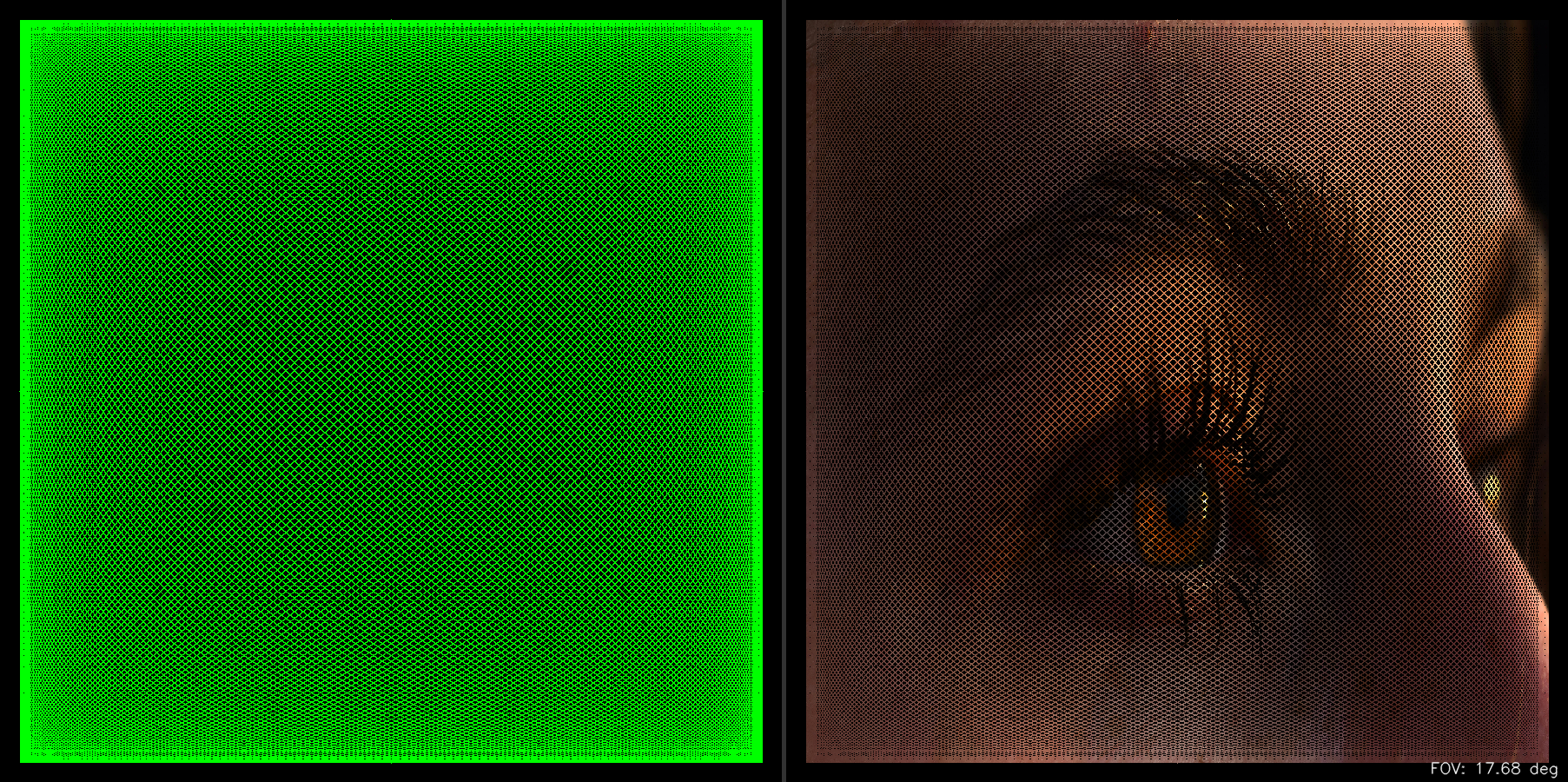

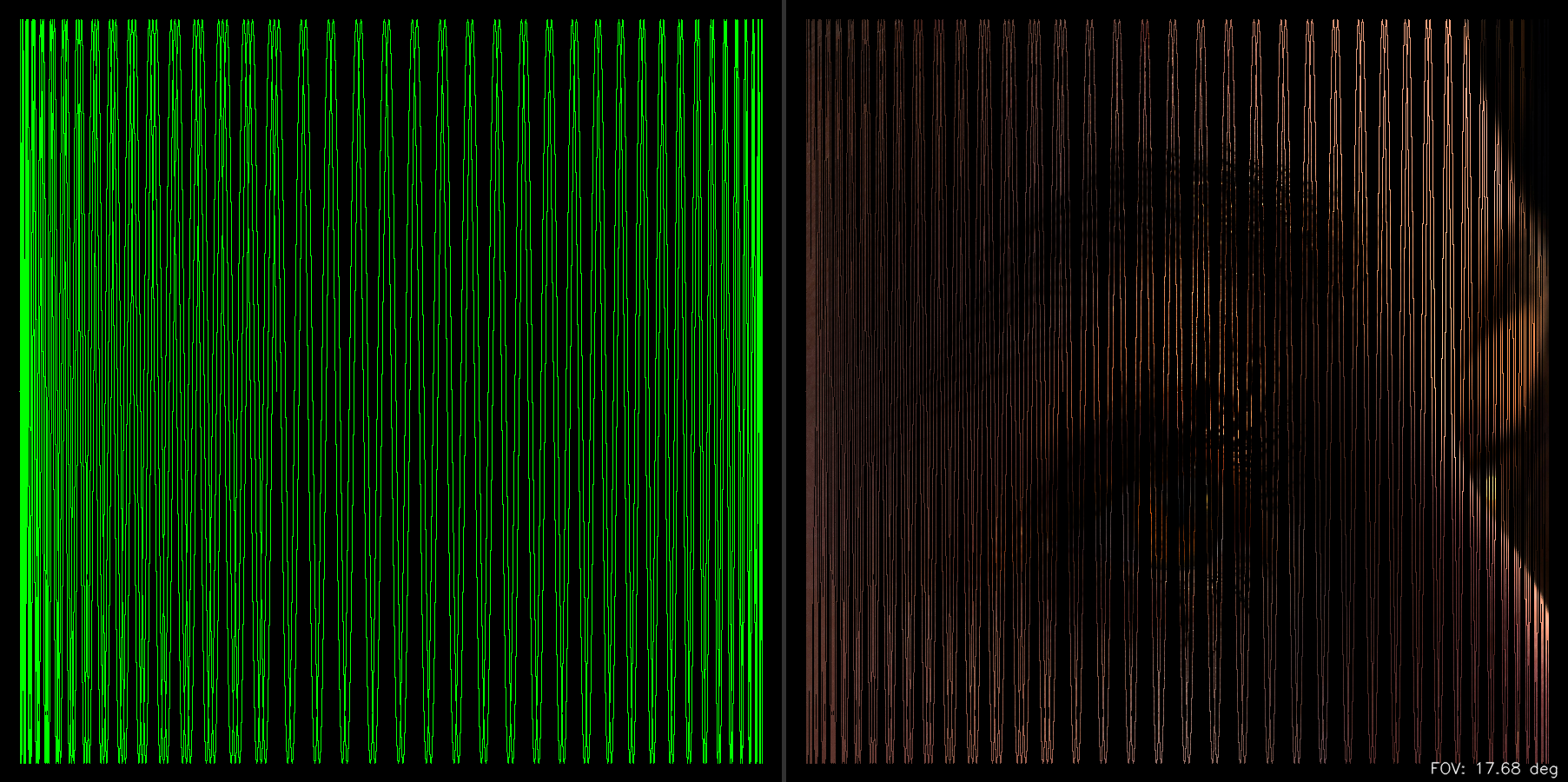

Canvas 900x900 Pixel:

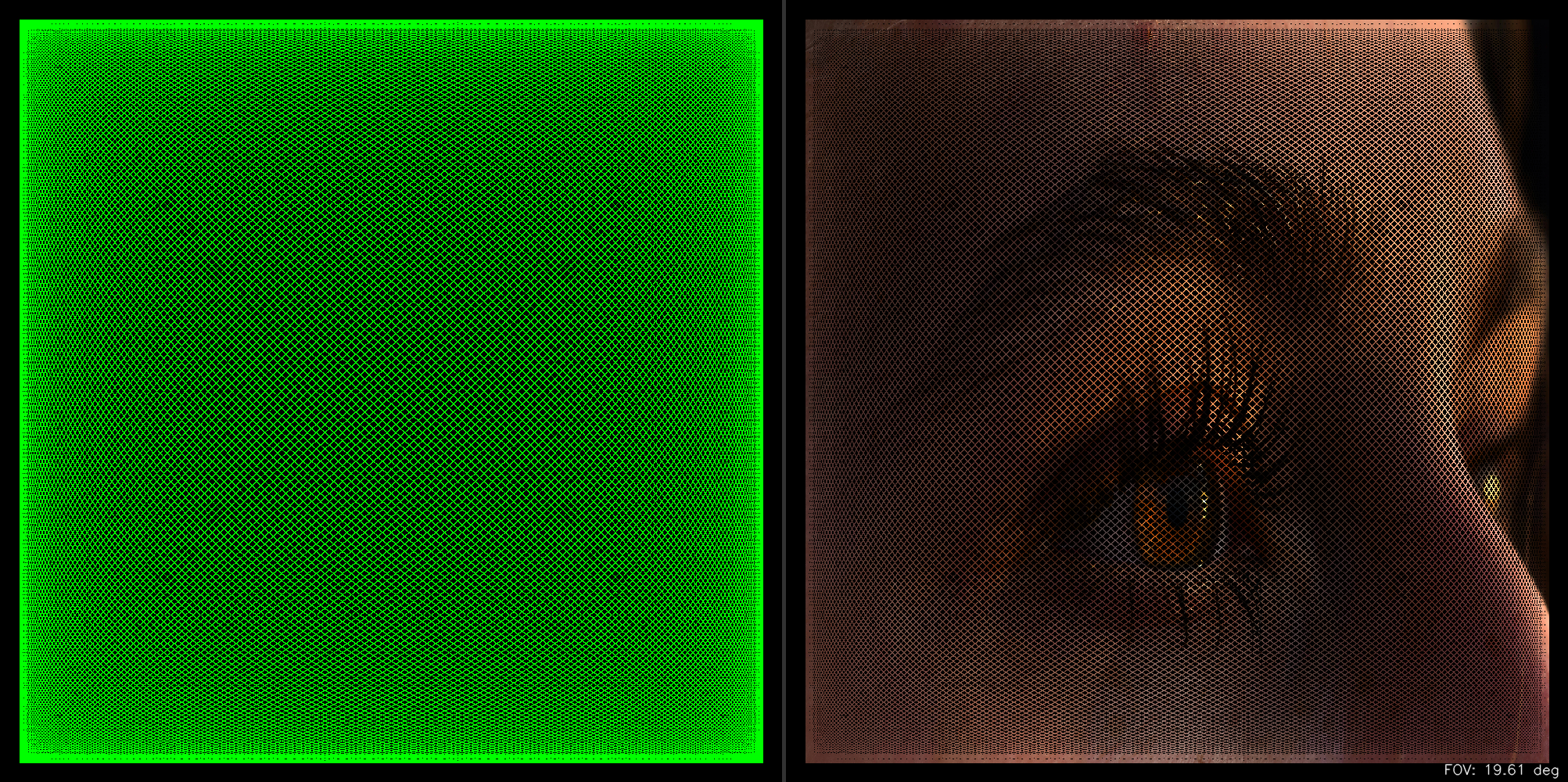

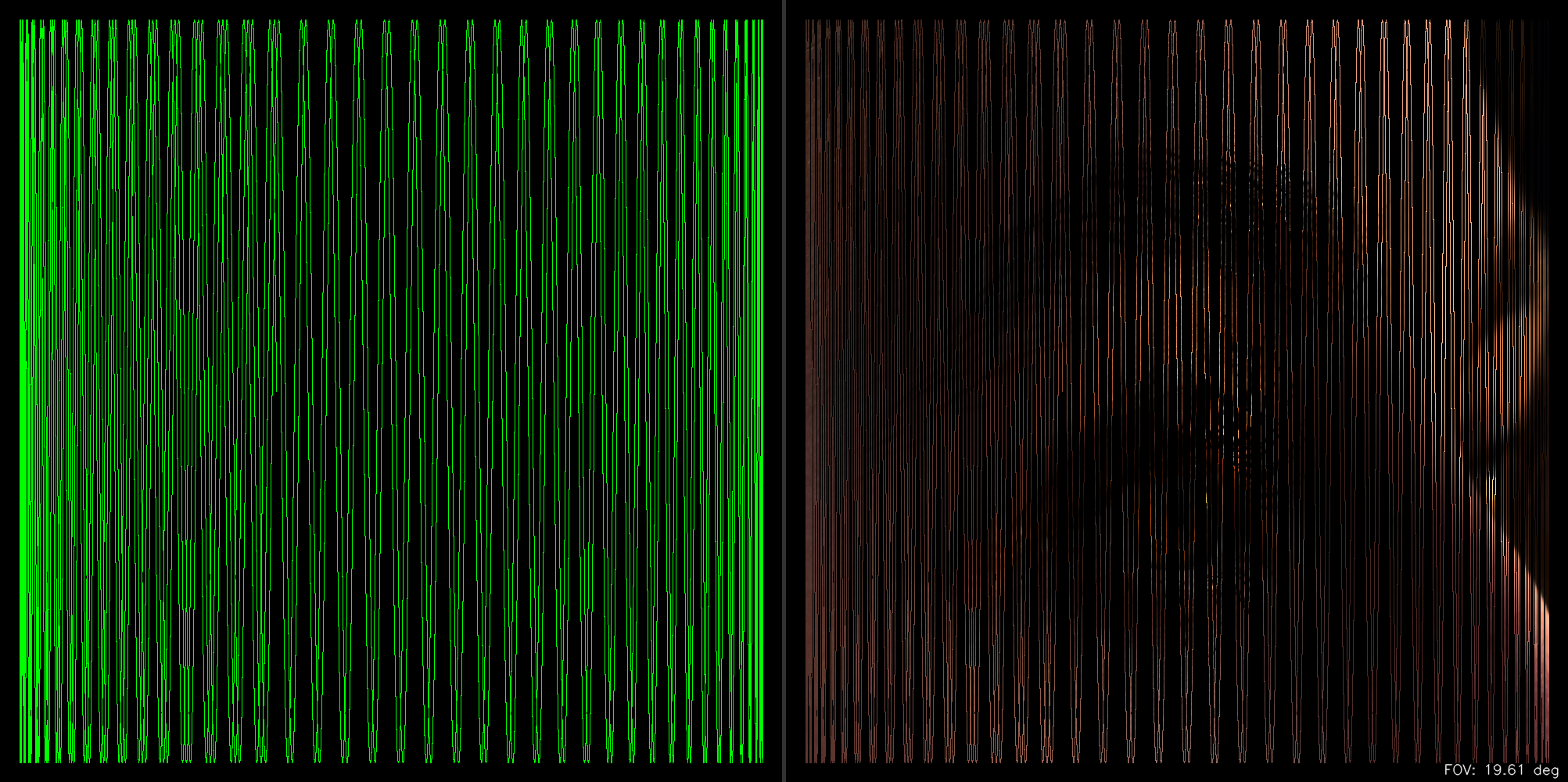

Canvas 1000x1000 Pixel:
Cliccando sui link qui sopra, potrete visualizzare le immagini che rappresentano i pattern generati dalla simulazione per le diverse configurazioni. Osservando queste immagini, è possibile farsi un’idea di come le frequenze e la risoluzione del canvas influenzano la forma e la complessità delle figure di Lissajous proiettate dal nostro sistema MEMS.
